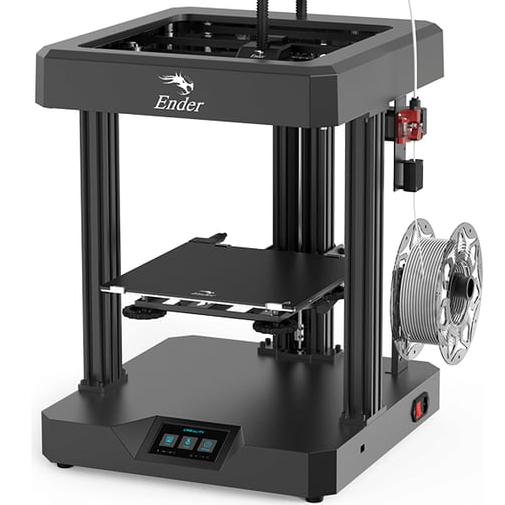

3D принтер Creality Ender-7

Creality Ender 7 – по заявкам производителя, самый быстрый FDM принтер в линейке Creality. Его скорость печати может достигать до 250 мм/с. Благодаря прочной устойчивой конструкции, линейным направляющим, работающим на кинематике CoreXY и новым мощным шаговым двигателям, принтер способен печатать в разы быстрее аналогов. Данная модель будет хорошим вариантом для опытных и уверенных пользователей, однако, для новичков сборка принтера может быть довольно сложной.

Особенности Ender 7:

• Высокая скорость печати

• Совместимость с широким спектром материалов

• Подогреваемая платформа печати

• Датчик разрыва филамента

• Функция восстановления печати

• Драйверы бесшумной работы

• Сенсорный экран управления

Конструкция

Принтер поставляется в частично собранном виде – “из коробки” пользователь получает полностью собранный портал XY с экструдером, вертикальные стойки профилей, одна из стоек с мотором оси Z, платформа печати и блок управления, со всеми электронными компонентами. Для опытного и уверенного пользователя сборка не составит труда, так как она заключается в подключении всех электронных компонентов и присоединения всех составляющих к основанию. Работает Ender 7 на кинематике CoreXY, которая по сути, представляет собой два длинных 10 мм ремня фирмы Gates, Которые при вращении моторов (в данном случае это моторы XY, от фирмы Moons типо-размера Nema17, мощнее обычных в линейке Ender) приводят каретку экструдера в движение. На моторах установлены большие шкивы, что позволяет увеличить скорость перемещения осей. Также скорость призвана увеличить оптимизация алгоритмов в сторону динамического контроля ускорений для повышения стабильности работы при высокой скорости печати. Вместо привычных нам профилей на колесиках V-slot, тут используются линейные 12 миллиметровые рельсовые направляющие, которые также помогают увеличить скорость при печати, к тому же, они более износостойкие и надежные. Рама принтера выполнена из 8 миллиметрового анодированного алюминия, что делает ее прочной и защищает принтер от воблинга во время работы, что немаловажно при печати на высоких скоростях. Габариты принтера в сборке: 430 * 460 * 570 мм.

Платформа печати

Платформа печати в Ender 7 оснащена функцией подогрева, металлическая пластина с 24-вольтным нагревателем разогревает стол до максимальной температуры в 100°C, а благодаря специальному покрытию из карборундового стекла тепло распределяется максимально равномерно. Платформа из карборундового стекла является не только стойкой к высоким температурам, но и обладает отличными адгезивными свойствами – сцепление с первыми слоями модели достаточно сильное для успешной печати даже многочасового объекта, однако, после остывания модель так же легко отлипает, а первые слои, при правильном снятии остаются гладкими и не деформируются. Область печати в данном случае стандартная, она составляет 250 * 250 * 300 мм. Передвигается платформа по оси Z на OpenBuilds роликах, которые перемещаются по алюминиевому профилю, по 2 каретки с 4 роликами на каждой. На каждой каретке с одной стороны расположены гайки с эксцентриками, которые позволяют регулировать прижим роликов к профилю. Приводится в движение платформа с помощью мотора Nema17, через жесткую разрезную муфту 8 миллиметровым 4 заходным винтом, а ходовая гайка антивоблинговая подпружиненная. Для дополнительной жесткости под платформой расположены металлические уголки (тут используются в качестве ребер жесткости), что благоприятно сказывается на результатах печати. Калибровка осуществляется вручную. Для удобства ручной калибровки под платформой печати расположены большие винты калибровки, которые удобно прокручивать одним пальцем.

Подача пластика

В принтере Ender 7 подача пластика осуществляется с помощью тефлоновой трубки, через которую филамент подается к хотэнду, а сам подающий механизм с мотором вынесен за пределы печатающей головки. В этой модели используется экструдер Боуден с двумя шестернями. На подающем механизме также установлен мощный усиленный мотор, который более чем справляется с продавливанием пластика на больших скоростях печати. Прямо под ним находится датчик разрыва филамента. Такой датчик необходим для предотвращения проблемы “печати воздухом”, когда при разрыве или сбое в подаче филамента принтер продолжает движение по координатам, при этом подача материала отсутствует. Это может деформировать уже готовую часть модели, но благодаря датчику обрыва нити, в случае сбоя, принтер просто подает звуковой сигнал и приостанавливает работу, до устранения проблемы.
Для охлаждения зоны печати в устройстве установлено два турбинных кулера 4010, которые приятно радуют достаточно тихой работой, а также отлично справляются с обдувом модели.

Функция восстановления печати

Отличная функция, позволяющая продолжить печать с места остановки, даже в случае если причиной выключения стала внезапная потеря питания принтера. Это особенно актуально при долгосрочной печати крупных элементов, когда на финальных этапах печать останавливается по каким-либо причинам, и после устранения неполадки, ее можно продолжить и модель не нужно “перепечатывать” заново. Это существенно экономит время, затраты на электроэнергию и расходные материалы.

Управление

Плата управления в Ender 7 32-битная, проприетарная, фирменная от Creality, работает на микроконтроллере STM32F103. На оси Z и экструдере установлены распаянные драйверы для бесшумной работы ТМС2209. Для осей X и Y используются внешние драйверы DM542 от компании Leadshine. Такой тип драйверов встречается на 3D принтерах не часто, однако при учете того, что и моторы тут более мощные, они требовали именно такого решения, для устранения “поющих” шумов. Для охлаждения платы используется турбинный кулер 4020, который располагается сбоку. Блок питания Creality 24 В на 350 Ватт.

Для ручного управления используется цветной сенсорный экран фирмы DWIN, диагональю 4,3 дюйма. У экрана достаточно быстрый отклик, интерфейс довольно стандартный и незамысловатый, включает в себя весь необходимый функционал, а также является мультиязычным, с вариантом прошивки на Китайском, Английском, Испанском, Немецком, Французском, Итальянском, Турецком и даже Русском языке. Тем не менее, даже без перевода на русский язык меню интуитивно понятное и его легко освоит даже не очень опытный пользователь.

Комплектация:

• Инструкция по сборке и калибровке

• Кабель питания

• Гаечный ключ

• Бокорезы

• Набор шестигранников и отверток

• Игла для прочистки сопла

• Держатели для проводов

• Запасные сопла х 2 шт.

• Флеш накопитель на 8 Гб

• Кард ридер

• Металлический шпатель

• Винты и гайки для сборки
